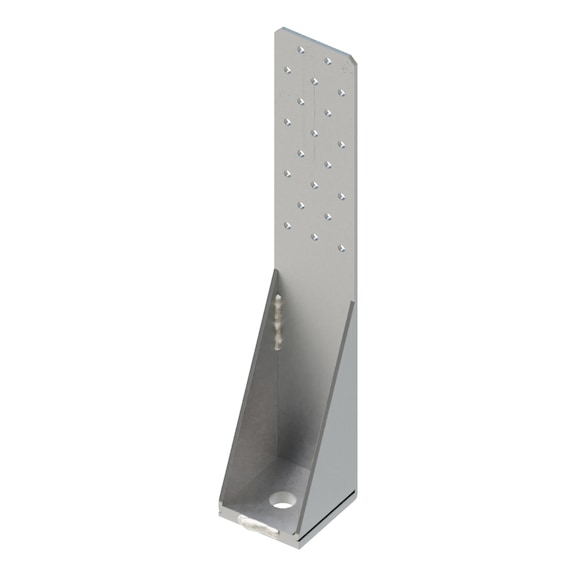

Rozperná kotva, HTA - TAHOVA KOTVA HTA 340X60X60X3MM Rozperná kotva, HTA - TAHOVA KOTVA HTA 340X60X60X3MM
Rozperná kotva, HTA - TAHOVA KOTVA HTA 340X60X60X3MM - 1
Rozperná kotva, HTA - TAHOVA KOTVA HTA 340X60X60X3MM - 2

Rozperná kotva, HTA

Rozperná kotva, HTA
TAHOVA KOTVA HTA 340X60X60X3MM

Obj. č. 5392000134
EAN 4053479327280
Všetky verzie

Cena za zvolené balenie
Rozperná kotva, HTA

Obj. č. 5392000134

Cena za zvolené balenie
Počet
Balenie
x 10 ks

Veľkoobchod pre podnikateľov

Zaregistrujte sa s vaším IČO, aby ste videli ceny a mohli u nás nakupovať.

Jednodielny alebo dvojdielny systém rozperných kotiev s vysokou nosnosťou na ukotvenie základov drevených konštrukcií do drevených, oceľových alebo betónových podkladových prvkov.
  • Mimoriadne vysoká zaťažiteľnosť

  • Kompaktná konštrukcia s malou základovou doskou pre stiesnené priestory

  • Nepriama montáž (max. 26 mm) cez medzivrstvu (napr. OSB)

  • Mimoriadne dlhý zadný panel umožňuje optimálne umiestnenie požadovaného počtu skrutiek/klincov pri dodržaní požadovaného odstupu od okraja dreveného rámu

  • Obojstranne žiarovo pozinkovaný plech s vrstvou 12 µm (S355 MC + Fe Zn 12c) v súlade s normou EN 10025-2:2004, hrúbka 3,0 mm

  • Aplikácia v triede použitia 1 a 2 v súlade s normou EN 1995:2013
Doklad o výkone (Pub)

Označenie CE podľa európskeho technického schválenia ETA-14/0274

Upozornenie

Montáž do hmoždiniek: Musia sa dodržať príslušné základné podmienky osvedčenia kotvy, ktorá sa používa.



Dostupné pracovné dokumenty:


Tabuľky záťaží a podrobné pokyny na spracovanie nájdete na stránke www.wuerth.de/holzverbinder.

Označenie CE podľa európskeho technického schválenia ETA-14/0274

Informácie o výrobku

Katalóg spoločnosti Würth

Hárky údajov(X)

Certifikáty/ Dokumenty

 |

 |

Oblasť použitia

Základné kotvenie podpier, strešných nosníkov, drevených rámových konštrukcií alebo prvkov z masívneho dreva

Pokyny

Vhodné upevňovacie prvky:


  • Hrebeňový/rebrovaný klinec podľa normy EN 14592: 4,0 x 40 až 100 mm.

  • Ukotvovacia skrutka stropného trámu ASSY 3.0 podľa normy ETA-11/0190 alebo EN 14592

  • Skrutky v súlade so špecifikáciami výrobcu

  • Odporúčané hmoždinky pre kotvenie do betónu: W-BS; W-FAZ; W-VIZ; W-VM 250


Rozperná kotva HTA sa musí namontovať s podložkou alebo pevnými tlakovými doštičkami pre rozperné kotvy HTA.
  • Základová doska 60 x 60 mm = podložka 30 x 3 alebo základová doska d = 10 mm

  • Základová doska 80 x 80 mm = podložka 37 x 3 alebo základová doska d = 20 mm

Šírkaxvýškaxhĺbka

60 x 340 x 60 mm

Hrúbka základnej dosky

9 mm

Hrúbka

3 mm

Priemer otvoru vo vedľajšom nosníku nJ / hlavnom nosníku nH

5,1 / 17 mm

Počet otvorov vo vedľajšom nosníku nJ + v hlavnom nosníku nH

20 + 1 KS

Hmotnosť

850 g

Schválenie

ETA-14/0274

Vzdialenosť dosadacia plocha – stred otvoru

37 mm

Šírka rukoväti min.

60 mm

Odporúčaný typ hmoždinky

W-VM250; W-FAZ

Materiál

Plátová oceľ

Označenie materiálu

S355MC

Norma materiálu

EN 10025- 2:2004

Povrch

Pozinkované

Prehľad tabuliek nosnosti pre rozperné kotvy HTA a VPlus
Charakteristická nosnosť a konštrukčná hodnota nosnosti („krátka“) v prípade zaťaženia F1 pre rozpernú kotvu Würth HTA a Vplus podľa normy ETA 14/0274
Spojenie rozperných kotiev HTA a Vplus – bez medzivrstvy
Typ Formát v mm Podložka U/základová doska KLED Nosnosť na upevňovací prvok (kotviaci klinec alebo skrutka pre trámový záves v mm) v kN Nosnosť
Oceľ v kN 		Koeficient kt(1)
4 x 40 4 x 50 4 x 60 5 x 35 5 x 40 5 x 50
Vplus Lx90x65x3,0 Bez špecifikácie char. FVM,Rk = 1,68 1,99 2,15 1,92 2,15 2,29 FS,Rk = 36,2 1,0
Krátky FVM,Rk = 1,16 1,38 1,49 1,33 1,49 1,59 FS,Rd = 29
Lx90x65x4,0 Bez špecifikácie char. FVM,Rk = 1,56 1,87 1,93 1,85 2,07 2,29 FS,Rk = 48,3 1,0
Krátky FVM,Rk = 1,08 1,30 1,34 1,28 1,43 1,59 FS,Rd = 38,6
HTA Lx60x60x3,0 Podložka U 30 x 3 mm char. FVM,Rk = 1,68 1,99 2,15 1,92 2,15 2,29 FS,Rk = 35 1,1
Krátky FVM,Rd = 1,16 1,38 1,49 1,33 1,49 1,59 FS,Rd = 28
Lx60x60x3,0 Základová doska 10 mm char. FVM,Rk = 1,59 1,87 1,93 1,88 2,10 2,29 FS,Rk = 45 1,1
Krátky FVM,Rd = 1,10 1,30 1,34 1,30 1,46 1,59 FS,Rd = 36
Lx80x80x3,0 Podložka U 37 x 3 mm char. FVM,Rk = 1,68 1,99 2,15 1,92 2,15 2,29 FS,Rk = 60 1,1
Sila v ťahu v kotviacej skrutke: FB,Ed = kt x FEd

Poznámky:


  • Ako upevňovacie prvky je potrebné použiť kotviace klince Würth alebo skrutky pre trámové závesy ASSY 3.0 podľa normy EN 14592 alebo ETA 11/0190.

  • Uvedená nosnosť platí pre mäkké drevo s charakteristickou hustotou ρk ≥ 350 kg/m³.

  • Konštrukčná hodnota nosnosti upevňovacieho prvku: FVM,Rd = kmod/gM x F1,Rk s gM = 1,3

  • Konštrukčná hodnota nosnosti upevňovacieho prvku v oceli pre rozpernú kotvu: FS,Rd = FS,Rk/gM2 s gM2 = 1,25

  • Konštrukčná hodnota celkovej nosnosti: F1,Rd = min {n × FVM,Rd; FS,Rd} s n = počtu klincov

  • Konštrukčná hodnota sily v ťahu v kotviacej skrutke FB,Ed sa musí vypočítať pomocou konštrukčnej hodnoty sily v ťahu rozpernej kotvy FEd.

  • Musia sa dodržať minimálne vzdialenosti medzi upevňovacími prvkami pre spoje medzi oceľovým plechom a drevom podľa normy EN 1995-1-1.


(1) Konštrukčné hodnoty pre kotvy – pozrite si obsah

Tieto pokyny sú určené na účely plánovania. Hodnoty pre jednotlivé projekty musia vypočítať oprávnené osoby.
