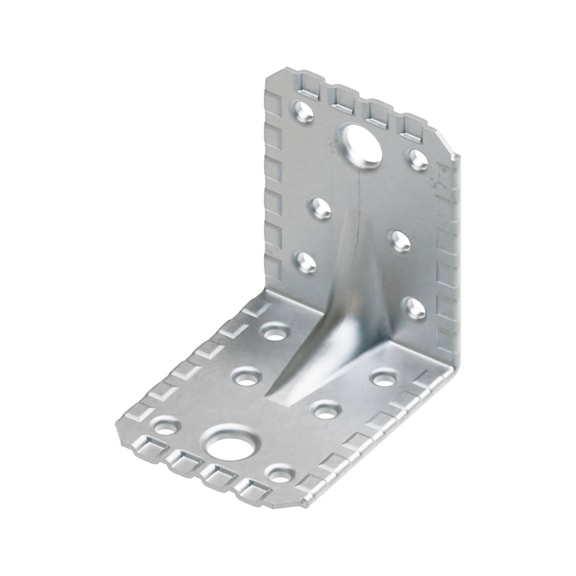

Spojovací uholník, typ A 1,5 mm s výstužným rebrom - SPOJKA UHLOVA TYP A 70X70X55X1,5

Spojovací uholník, typ A 1,5 mm s výstužným rebrom

SPOJKA UHLOVA TYP A 70X70X55X1,5

Obj. č. 5390202070

EAN 4046777564440

Všetky verzie
Cena za zvolené balenie
Spojovací uholník, typ A 1,5 mm s výstužným rebrom

Obj. č. 5390202070

Cena za zvolené balenie
Počet
Balenie
x 50 ks

Veľkoobchod pre podnikateľov

Zaregistrujte sa s vaším IČO, aby ste videli ceny a mohli u nás nakupovať.

Ideálny prvok pre vysokokvalitné nosné spoje drevo/drevo a drevo/betón v drevených konštrukciách. Univerzálne použitie pri štandardných spojoch, ako sú napr. križujúce sa drevené prvky
  • Vyššie nosnosti v porovnaní so štandardnými spojovacími uholníkmi s väčšou hrúbkou plechu vďaka výstužnému reliéfnemu razeniu na okrajoch

  • Vďaka úspore materiálu ide o ekologický výrobok efektívne využívajúci zdroje
Doklad o výkone (Pub)

Európske technické osvedčenie ETA-08/0183

Upozornenie

Spojovacie uholníky typu A 1,5 mm sa môžu upevniť kompletným alebo čiastočným priklincovaním. Vzory klincovania alebo skrutkovania musia vyhovovať špecifikáciám posúdenia ETA-08/0183.



Vhodné spojovacie prvky:


  • Kotevný klinec podľa normy EN 14592: 4,0 x 40 mm alebo 4,0 x 60 mm

  • Kombinovaná skrutka ASSY 4.0 v súlade s ETA 11/0190: d = 10 mm alebo 12 mm


Vzdialenosti od okraja pre spojovacie prvky umiestnené rovnobežne s vláknami alebo kolmo na ne upravuje, pokiaľ nie je uvedené nič iné, norma EN 1995-1-1, ods. 8.3.1.2, tabuľka 8.2.



Musí sa dodržať priečne zaťaženie spájaných trámov a v prípade potreby sa musí overiť. Priečnu ťahovú výstuž možno podporiť použitím plnozávitových skrutiek ASSY plus VG.

Európske technické osvedčenie ETA-08/0183

Informácie o výrobku

Katalóg spoločnosti Würth

Hárky údajov(X)

Certifikáty/ Dokumenty

 |

 |

Oblasť použitia

Aplikácia v triede použitia 1 a 2 v súlade s normou EN 1995:2013



Nosné spoje drevených trámov s drevom


Napríklad trám na trám, väznica na trám, prah na stojku, priečka na podperu



Na spojenie drevených prvkov obsahujúcich:


masívne drevo (C14-C40), trámy Duobalken a Triobalken, vrstvené lepené drevo (GL24-GL36), krížom lepené drevo, vrstvené dyhové drevo, preglejka, vrstvené drevo z paralelných triesok (PSL) a vrstvené drevo z plochých triesok (LSL)

Pokyny

Na presné osadenie klincov sa odporúča použitie hĺbkových dorazov alebo reduktorov tlaku stlačeného vzduchu v klincovačkách.

Šírkaxvýškaxhĺbka

55 x 70 x 70 mm

Hrúbka

1,5 mm

Verzia

So stojinou

Počet otvorov s priemerom 11mm v hlavnom nosníku (nH)

1 KS

Počet D 11 mm otvorov vo vedľajšom nosníku nJ + v hlavnom nosníku nH

1 + 1 KS

Počet D 5 mm otvorov vo vedľajšom nosníku nJ + v hlavnom nosníku nH

6 + 6 KS

Schválenie

ETA-08/0183

Hmotnosť výrobku (na kus)

93,599 g

Materiál

Hliníkovo-zinková konštrukčná oceľ, 1.0242

Povrch

Žiarovo pozinkované

Označenie materiálu

S250GD

Norma materiálu

DIN EN 10346:2009

Charakteristická nosnosť v kN;
1 ks spojovacieho uholníka typu A s kotevnými klincami Würth
Spojovací uholník, typ A
Číslo položky ETA Kotviaci klinec v 1 spojovací uholník, typ A pre každý spoj 3)
F1,Rk F2/3,Rk F4,Rk F5,Rk
Šírka x dĺžka x hĺbka v mm Drevo Oceľ Drevo Drevo Oceľ Drevo Oceľ
mm kN kN kN kN kN kN kN
Bez rebra 35 x 50 x 50 x 2,5 0681 050 040 09/0216 4 x 40 1,101) 0,921) 1,31 --- --- --- ---
40 x 90 x 90 x 3,0 0681 090 040 09/0216 4 x 40 1,21 1,14 2,40 --- --- --- ---
55 x 70 x 70 x 2,5 0681 070 055 09/0214 4 x 40 1,58 0,92 2,90 --- --- --- ---
65 x 90 x 90 x 2,5 0681 090 065 09/0214 4 x 40 2,50 1,38 3,67 --- --- --- ---
90 x 105 x 105 x 3,0 0681 100 090 09/0214 4 x 40 3,76 2,28 5,94 --- --- --- ---
55 x 70 x 70 x 2,5 5390 200 070 08/0183 4 x 40 1,53 0,78 3,79 --- --- --- ---
65 x 90 x 90 x 2,5 5390 200 090 08/0183 4 x 60 4,04 1,17 4,78 --- --- --- ---
90 x 105 x 105 x 3,0 5390 200 105 08/0183 4 x 60 4,05 2,25 6,40 --- --- --- ---
S rebrom 65 x 90 x 90 x 2,5 0681 090 965 09/0214 4 x 40 1,25 3,15 3,53 7,03 3,66 1,98 1,17
90 x 105 x 105 x 3,0 0681 100 990 09/0214 4 x 40 2,51 7,91 5,06 9,96 9,21 2,95 4,82
55 x 70 x 70 x 2,5 5390 201 070 08/0183 4 x 40 1,58 2,29 2,75 Nosnosť závisí od geometrie pripojeného komponentu4), pozrite si tabuľky F4 a F5
65 x 90 x 90 x 2,5 5390 201 090 08/0183 4 x 60 3,23 4,30 4,20
90 x 105 x 105 x 3,0 5390 201 105 08/0183 4 x 60 5,90 7,00 4,80
55 x 70 x 70 x 1,5 5390 202 070 08/0183 4 x 60 5,40 --- 6,35 --- --- --- ---
65 x 90 x 90 x 1,5 5390 202 090 08/0183 4 x 60 4,90 --- 6,10 --- --- --- ---
90 x 105 x 105 x 1,5 5390 202 105 08/0183 4 x 60 9,20 --- 8,50 --- --- --- ---
3) Ak sa pre každý spoj použije jeden spojovací uholník, pripojený komponent sa musí zaistiť proti krúteniu.
4) Záťaže F4 a F5 pôsobia na hornom okraji pripojeného komponentu. Zabezpečenie proti krúteniu nie je potrebné.
Špecifikované nosnosti aplikované na mäkké drevo so špecifikáciami 350 kg/m³ ≤ Ƥk ≤ 420 kg/m³.
Pre drevá s hustotou 290 kg/m³ ≤ Ƥk ≤ 350 kg/m³ sa musia špecifikované nosnosti pre drevo vynásobiť faktorom kdens:
tsteel ≥ 2,5 mm: kdens = (pk/350)^2
tsteel = 1,5 mm: kdens= (pk/350)^0,8
Konštrukčné hodnoty nosnosti: Fi,Rd = min {Fi,wood,Rd; Fi,steel,Rd}
Zlyhanie spojovacích prvkov v dreve: Fi,Wood,Rd = kmod/ƳM,Wood × Fi,Wood,Rk s ƳM,Wood = 1,3
Zlyhanie spojovacieho prvku v oceli: Fi,steel,Rd = Fi,steel,Rk/ƳM,steel s ƳM,steel = 1,25
V prípade viacerých súčasných zaťažení sa musí dodržať nasledujúca podmienka:


Musia sa dodržiavať určené vzory klincovania v súlade s príslušným posúdením ETA.
UPOZORNENIE: Tieto pokyny sú určené na účely plánovania. Hodnoty pre jednotlivé projekty musia vypočítať oprávnené osoby.
Charakteristická nosnosť v kN;
2 ks spojovacieho uholníka typu A s kotevnými klincami Würth
Spojovací uholník, typ A Číslo položky ETA Kotviaci klinec 2 spojovacie uholníky, typ A pre každý spojenie
Šírka x dĺžka x hĺbka F1,Rk F2/3,Rk F4/5,Rk2)
Drevo Oceľ Drevo Drevo Oceľ
(mm) kN kN kN kN kN
Bez rebra 35 x 50 x 50 x 2,5 0681 050 040 09/0216 4,0 x 40 2,191) 1,841) 2,63 6,99 2,00
40 x 90 x 90 x 3,0 0681 090 040 09/0216 4,0 x 40 2,41 2,28 4,80 4,13 4,28
55 x 70 x 70 x 2,5 0681 070 055 09/0214 4,0 x 40 3,15 1,84 5,80 5,34 4,34
65 x 90 x 90 x 2,5 0681 090 065 09/0214 4,0 x 40 5,00 2,77 7,34 7,82 4,45
90 x 105 x 105 x 3,0 0681 100 090 09/0214 4,0 x 40 7,52 4,55 11,90 9,30 8,46
55 x 70 x 70 x 2,5 5390 200 070 08/0183 4,0 x 40 3,05 1,56 7,57 6,10 3,63
65 x 90 x 90 x 2,5 5390 200 090 08/0183 4,0 x 60 8,07 2,34 9,55 9,67 3,99
90 x 105 x 105 x 3,0 5390 200 105 08/0183 4,0 x 60 8,09 4,50 12,80 10,60 7,98
S rebrom 65 x 90 x 90 x 2,5 0681 090 965 09/0214 4,0 x 40 2,50 6,31 7,06 7,03 4,17
90 x 105 x 105 x 3,0 0681 100 990 09/0214 4,0 x 40 5,01 15,80 10,10 9,96 13,10
55 x 70 x 70 x 2,5 5390 201 070 08/0183 4,0 x 40 3,16 4,57 5,49 5,65 4,12
65 x 90 x 90 x 2,5 5390 201 090 08/0183 4,0 x 60 6,46 8,59 8,39 8,91 6,55
90 x 105 x 105 x 3,0 5390 201 105 08/0183 4,0 x 60 11,80 14,00 9,60 11,90 11,80
55 x 70 x 70 x 1,5 5390 202 070 08/0183 4,0 x 60 10,80 --- 12,70 11,00 ---
65 x 90 x 90 x 1,5 5390 202 090 08/0183 4,0 x 60 9,80 --- 12,20 13,50 ---
90 x 105 x 105 x 1,5 5390 202 105 08/0183 4,0 x 60 18,40 --- 17,00 16,40 ---
1) Len pre pripojenia väzníc.
2) Pri zaťažení F4/5 sa musí brať do úvahy pôsobenie ďalšej sily ΔF1,d = F4/5,d × e/b.
Špecifikované nosnosti aplikované na mäkké drevo so špecifikáciami 350 kg/m³ ≤ Ƥk ≤ 420 kg/m³.
Pre drevá s hustotou 290 kg/m³ ≤ Rk < 350 kg/m³ sa musia špecifikované nosnosti pre drevo vynásobiť koeficientom kdens:
tSteel ≥ 2,5 mm: kdens= (pk/350)^2

tSteel = 1,5 mm: kdens = (pk/350)^0,8

Konštrukčné hodnoty nosnosti: Fi,Rd = min {Fi,wood,Rd; Fi,steel,Rd}
Zlyhanie spojovacích prvkov v dreve: Fi,Wood,Rd = kmod/ƳM,Wood × Fi,Wood,Rk s ƳM,Wood = 1,3
Zlyhanie spojovacieho prvku v oceli: Fi,steel,Rd = Fi,steel,Rk/ƳM,steel s ƳM,steel = 1,25
V prípade viacerých súčasných zaťažení sa musí dodržať nasledujúca podmienka:

Musia sa dodržiavať určené vzory klincovania v súlade s príslušným posúdením ETA.
UPOZORNENIE: Tieto pokyny sú určené na účely plánovania. Hodnoty pre jednotlivé projekty musia vypočítať oprávnené osoby.
Charakteristická nosnosť v kN;
1 ks spojovacieho uholníka typu A s kotevnými klincami Würth
Tabuľka F4 F4,Wood,Rk ; F4,Steel,Rk v kN4)
Výška h v cm 8 10 12 14 16 20
55 x 70 x 70 x 2,5 mm
(obj. č. 5390 201 070) 		0,82; 0,38 0,66; 0,28
--- 0,47; 0,21
---
---
65 x 90 x 90 x 2,5 mm
(obj. č. 5390 201 090) 		---
--- 1,11; 0,46
0,95; 0,40
0,84; 0,35
---
90 x 105 x 105 x 3,0 mm
(obj. č. 5390 201 105) 		---
--- 2,42; 1,02
--- 1,82; 0,69
1,37; 0,52
Tabuľka F5: F5,Wood,Rk; F5,Steel,Rk v kN4)
Spojovací uholník
Šírka b v cm Výška h v cm
8 10 12 14 16 20
55 x 70 x 70 x 2,5 mm (obj. č. 5390 201 070) 6 1,58; 0,93 1,73; 1,12 --- 2,45; 1,06 --- ---
10 1,44; 1,30 1,58; 1,19 --- 1,56; 1,26 --- ---
14 1,45; 1,29 1,47; 1,28 --- 1,48; 1,26 --- ---
65 x 90 x 90 x 2,5 mm (obj. č. 5390 201 090) 8 --- --- 3,85; 1,83 4,24; 1,72 4,89; 1,62 ---
10 --- --- 3,49; 1,98 3,65; 1,90 3,88; 1,82 ---
14 --- --- 3,23; 2,12 3,30; 2,08 3,37; 2,03 ---
90 x 105 x 105 x 3,0 mm (obj. č. 5390 201 105) 8 --- --- 5,94; 3,14 --- 5,45; 2,67 4,68; 2,30
10 --- --- 5,24; 3,55 --- 6,09; 3,13 5,27; 2,80
14 --- --- 4,68; 3,99 --- 5,00; 3,72 5,35; 3,47
3) Ak sa pre každý spoj použije jeden spojovací uholník, pripojený komponent sa musí zaistiť proti krúteniu.
4) Záťaže F4 a F5 pôsobia na hornom okraji pripojeného komponentu. Zabezpečenie proti krúteniu nie je potrebné.
Pre drevá s hustotou 290 kg/m³ ≤ Ƥk < 350 kg/m³ sa musia špecifikované nosnosti pre drevo vynásobiť faktorom kdens:
tSteel ≥ 2,5 mm: kdens= (pk/350)^2
tSteel = 1,5 mm: kdens = (pk/350)^0,8
Konštrukčné hodnoty nosnosti: Fi,Rd = min {Fi,wood,Rd; Fi,steel,Rd}
Zlyhanie spojovacích prvkov v dreve: Fi,Wood,Rd = kmod/ƳM,Wood × Fi,Wood,Rk s ƳM,Wood = 1,3
Zlyhanie spojovacieho prvku v oceli: Fi,steel,Rd = Fi,steel,Rk/ƳM,steel s ƳM,steel = 1,25
V prípade viacerých súčasných zaťažení sa musí dodržať nasledujúca podmienka:

Musia sa dodržiavať určené vzory klincovania v súlade s príslušným posúdením ETA.
UPOZORNENIE: Tieto pokyny sú určené na účely plánovania. Hodnoty pre jednotlivé projekty musia vypočítať oprávnené osoby.
