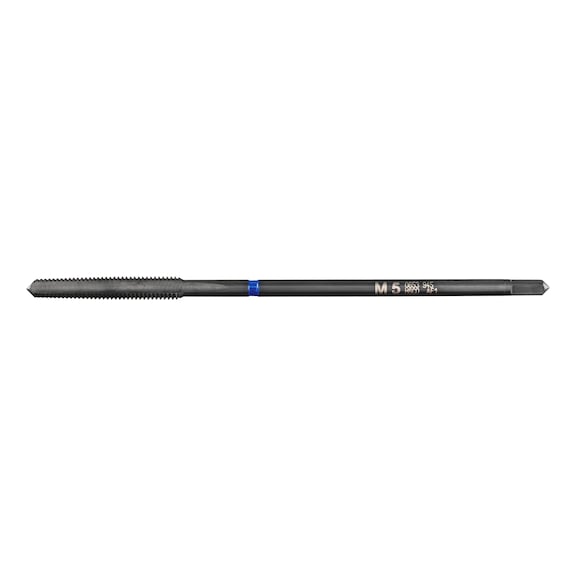

Strojový závitník HSCo na priechodné otvory pre matice DIN 357 - ZAVITNIK DLHY PRIECH HSCO DIN357 M5 - 1

Strojový závitník HSCo na priechodné otvory pre matice DIN 357

Name: Strojový závitník HSCo na priechodné otvory pre matice DIN 357
Brand: Würth
SKU: 0653945

Strojový závitník HSCo, modrý, DIN 357, tvar B
ZAVITNIK DLHY PRIECH HSCO DIN357 M5

Obj. č. 0653945

EAN 4011231541831

Všetky verzie

Podobné výrobky

Cena za zvolené balenie

Strojový závitník HSCo na priechodné otvory pre matice DIN 357

Obj. č. 0653945

Cena za zvolené balenie

Počet

Balenie

Veľkoobchod pre podnikateľov

Zaregistrujte sa s vaším IČO, aby ste videli ceny a mohli u nás nakupovať.

Prihlásenie/registrácia
Zavolať služby zákazníkom: 0800 121 854

Dlhý strojový závitník s dobehovým hriadeľom na rezanie matíc pre metrické závity v oceli s pevnosťou až do 800 N/mm².

Dlhá životnosť

Veľmi dlhý závitový začiatok (pribl. 2/3 dĺžky závitu) a až 4x viac zubov ako u bežných strojových závitníkov

Špeciálne vyvinutý na obrábanie matíc

Geometria drážok a závitov bola špeciálne navrhnutá na obrábanie matíc.

Obal výrobku vyrobený zo 100 % PCR (recyklovaný plast z domového odpadu), 100 % recyklovateľný

Upozornenie

Pri rezaní závitov je potrebné použiť dostatočné množstvo chladiacej kvapaliny a maziva.

Informácie o výrobku

Katalóg spoločnosti Würth

Zobraziť viac...

Hárky údajov(X)

Certifikáty/ Dokumenty

Zobraziť viac...

Pokyny

Pred zmenou chodu závitníka musíte z vŕtaného otvoru odstrániť celý hrot nástroja. V opačnom prípade to môže spôsobiť vznik triesok na rezných hranách alebo poškodiť nástroj.

Druh závitu	Metrický závit
Materiály určené na spracovanie	Oceľ
Typ otvoru	Prechodný otvor ≤ 1 × d
Vhodnosť pre typ stroja	Stred frézovania/vŕtania, Stojanová vŕtačka
Kvalita	ZEBRA-Premium
Druh závituxmenovitý priemer	M5
Stúpanie	0,8 mm
Dĺžka	100 mm
Priemer stopky	3,5 mm
Veľkosť štvorhranu	2,7 mm
DIN	357
Rezný materiál	HSCo
Povrch	Bez povrchovej úpravy
Priemer predliateho otvoru	4,2 mm
Tvar drieku	Valcovité so štvorhranným profilom
Tolerančná trieda závitníka	ISO 2 (6H)
Vhodnosť pre pevnosť v ťahu až	800 N/mm²
Životnosť (bodový systém)	3 zo 4 bodov
Správnosť meradla (bodový systém)	4 zo 4 bodov
Univerzálnosť (bodový systém)	1 zo 4 bodov
Správanie pri rezaní (bodový systém)	3 zo 4 bodov
Tvorba úlomkov (bodový systém)	3 zo 4 bodov
Materiálová podskupina	Všeobecné štrukturálne ocele, Nezliatinové mäkčené ocele, Nástrojové ocele, Rýchlorezné ocele, Meď, snízko legovaná, Hliníkové zliatiny, Hliník, Zliatiny hliníka (< 10 % kremíka), Tvarované hliníkové zliatiny

Hodnoty rezania
Pre M3 – M5
Označenie materiálu	Pevnosť v ťahu			M3			M4			M5
		v_c		n		f	n		f	n		f
		od	do	od	do		od	do		od	do
Ocele
Všeobecné konštrukčné ocele	< 800 N/mm²	6	8	637	849	0,50	477	637	0,70	382	509	0,80
Nelegované kalené a popúšťané ocele	< 800 N/mm²	6	8	637	849	0,50	477	637	0,70	382	509	0,80
Nízkolegované kalené a popúšťané ocele	< 800 N/mm²	6	8	637	849	0,50	477	637	0,70	382	509	0,80
Nelegované kalené a popúšťané ocele	< 800 N/mm²	6	8	637	849	0,50	477	637	0,70	382	509	0,80
Nízkolegované kalené a popúšťané ocele	< 800 N/mm²	6	8	637	849	0,50	477	637	0,70	382	509	0,80
Legované kalené a popúšťané ocele	< 800 N/mm²	4	6	424	637	0,50	318	477	0,70	255	382	0,80
Nitridačné ocele	< 800 N/mm²	4	6	424	637	0,50	318	477	0,70	255	382	0,80
Nástrojové ocele	< 800 N/mm²	4	6	424	637	0,50	318	477	0,70	255	382	0,80
Rýchlorezné ocele	< 800 N/mm²	4	6	424	637	0,50	318	477	0,70	255	382	0,80

Kľúč
v_c = rezná rýchlosť [m/min]
f = posun [mm/r]
n = rýchlosť otáčania [ot./min]
Navrhované hodnoty rezania sú referenčné hodnoty a je potrebné ich prispôsobiť na základe príslušných podmienok.

Hodnoty rezania
Pre M12
Označenie materiálu	Pevnosť v ťahu			M12
		v_c		n		f
		od	do	od	do
Ocele
Všeobecné konštrukčné ocele	< 800 N/mm²	6	8	159	212	1,75
Nelegované kalené a popúšťané ocele	< 800 N/mm²	6	8	159	212	1,75
Nízkolegované kalené a popúšťané ocele	< 800 N/mm²	6	8	159	212	1,75
Nelegované kalené a popúšťané ocele	< 800 N/mm²	6	8	159	212	1,75
Nízkolegované kalené a popúšťané ocele	< 800 N/mm²	6	8	159	212	1,75
Legované kalené a popúšťané ocele	< 800 N/mm²	4	6	106	159	1,75
Nitridačné ocele	< 800 N/mm²	4	6	106	159	1,75
Nástrojové ocele	< 800 N/mm²	4	6	106	159	1,75
Rýchlorezné ocele	< 800 N/mm²	4	6	106	159	1,75

Hodnoty rezania
Pre M6 – M10
Označenie materiálu	Pevnosť v ťahu			M6			M8			M10
		v_c		n		f	n		f	n		f
		od	do	od	do		od	do		od	do
Ocele
Všeobecné konštrukčné ocele	< 800 N/mm²	6	8	318	424	1,00	239	318	1,25	191	255	1,50
Nelegované kalené a popúšťané ocele	< 800 N/mm²	6	8	318	424	1,00	239	318	1,25	191	255	1,50
Nízkolegované kalené a popúšťané ocele	< 800 N/mm²	6	8	318	424	1,00	239	318	1,25	191	255	1,50
Nelegované kalené a popúšťané ocele	< 800 N/mm²	6	8	318	424	1,00	239	318	1,25	191	255	1,50
Nízkolegované kalené a popúšťané ocele	< 800 N/mm²	6	8	318	424	1,00	239	318	1,25	191	255	1,50
Legované kalené a popúšťané ocele	< 800 N/mm²	4	6	212	318	1,00	159	239	1,25	127	191	1,50
Nitridačné ocele	< 800 N/mm²	4	6	212	318	1,00	159	239	1,25	127	191	1,50
Nástrojové ocele	< 800 N/mm²	4	6	212	318	1,00	159	239	1,25	127	191	1,50
Rýchlorezné ocele	< 800 N/mm²	4	6	212	318	1,00	159	239	1,25	127	191	1,50
