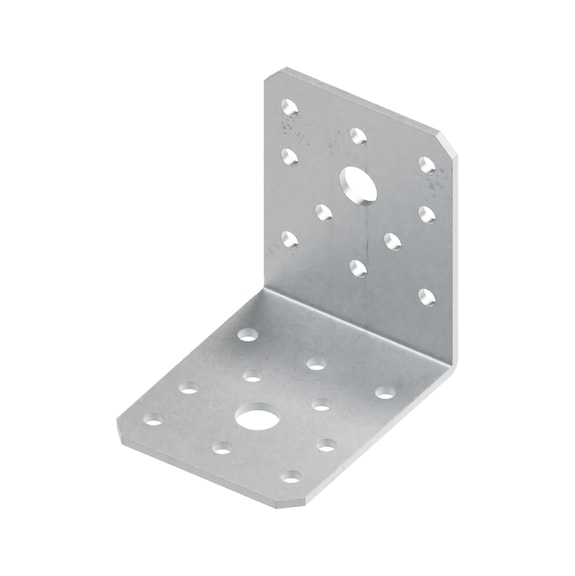

Uhlová spojka, typ A

Uhlová spojka, typ A
UHOLNIK SPAJ DREVA TYP A 70X70X55X2,5

Obj. č. 0681070055
EAN 4024835118026
Všetky verzie

Cena za zvolené balenie
Uhlová spojka, typ A

Obj. č. 0681070055

Cena za zvolené balenie
Počet
Balenie
x 50 ks

Veľkoobchod pre podnikateľov

Zaregistrujte sa s vaším IČO, aby ste videli ceny a mohli u nás nakupovať.

Uhlová spojka A bez vystužovacieho rebra je ideálna na vytváranie vysokokvalitných nosných spojení drevo/drevo v drevených konštrukciách. Univerzálne vhodná na štandardné spojenia, ako sú viazané trámy.
  • Obojstranne žiarovo pozinkovaný plech (DX51D + Z275 [približne 20 µm]) v súlade s normou EN 10327:2004

  • Aplikácia v triede použitia 1 a 2 v súlade s normou EN 1995:2013
Doklad o výkone (Pub)

Európske technické osvedčenie ETA-09/216

Upozornenie

Musí sa dodržať priečne zaťaženie spájaných trámov a v prípade potreby sa musí overiť. Priečnu ťahovú výstuž možno podporiť použitím plnozávitových skrutiek ASSY plus FT.



Priemer matice/skrutky/kovovej kotvy môže byť max. o 2 mm menší ako priemer otvoru.



Dostupné pracovné dokumenty:


Tabuľky záťaží a podrobné pokyny na spracovanie nájdete na stránke www.wuerth.de/holzverbinder.

Oblasť použitia

Európske technické osvedčenie ETA-09/216

Oblasť použitiaVytváranie nosných spojov drevených trámov k drevu (ETA-09/216), napr. nosník-nosník a väznica-nosník.
Pokyny

Vhodné upevňovacie prvky:


  • Hrebeňový/rebrovaný klinec podľa normy EN 14592: 4,0 x 4,0 mm

  • ASSY 3.0 Combi alebo ASSY plus VG Combi v súlade s osvedčením ETA 11/0190: d = 10, 12 mm

  • Skrutky a kovové kotvy podľa špecifikácií výrobcu: d = 10, 12 mm

Šírkaxvýškaxhĺbka

55 x 70 x 70 mm

Hrúbka

2,5 mm

Verzia

Bez stojiny

Počet D 13 mm otvorov vo vedľajšom nosníku nJ/hlavnom nosníku nH

1 + 1 KS

Počet D 5 mm otvorov vo vedľajšom nosníku nJ + v hlavnom nosníku nH

9 + 9 KS

Schválenie

ETA-09/0214

Hmotnosť výrobku (na kus)

129,260 g

Materiál

Oceľ

Povrch

Žiarovo pozinkované

Hmotnosť

129 g

Označenie materiálu

DX51D

Norma materiálu

DIN EN 10327:2004

Počet otvorov, priemer 5mm

18 KS

Počet otvorov, priemer 13mm

2 KS

Charakteristická zaťažiteľnosť v kN;
1 kus uhlovej konzoly typu A s kotviacimi klincami Würth
Uhlová spojka, typ A
Číslo položky ETA Kotviaci klinec v 1 uhlová spojka, typ A pre každé pripojenie 3)
F1,Rk F2/3,Rk F4,Rk F5,Rk
Šírka x dĺžka x hĺbka v mm Drevo Oceľ Drevo Drevo Oceľ Drevo Oceľ
mm kN kN kN kN kN kN kN
bez rebra 35 x 50 x 50 x 2,5 0681 050 040 09/0216 4 x 40 1,101) 0,921) 1,31 --- --- --- ---
Charakteristická zaťažiteľnosť v kN;
2 kusy uhlovej konzoly typu A s kotviacimi klincami Würth
Uhlová spojka, typ A Číslo položky ETA Kotviaci klinec 2 uhlové spojky, typ A pre každé pripojenie
Šírka x dĺžka x hĺbka F1,Rk F2/3,Rk F4/5,Rk2)
Drevo Oceľ Drevo Drevo Oceľ
(mm) kN kN kN kN kN
bez rebra 35 x 50 x 50 x 2,5 0681 050 040 09/0216 4,0 x 40 2,191) 1,841) 2,63 6,99 2,00
40 x 90 x 90 x 3,0 0681 090 040 09/0216 4,0 x 40 2,41 2,28 4,80 4,13 4,28
Charakteristická zaťažiteľnosť v kN;
1 kus uhlovej konzoly typu A s kotviacimi klincami Würth
Tabuľka F4 F4,drevo,Rk ; F4,oceľ,Rk v kN4)
Výška H v cm 8 10 12 14 16 20
55 x 70 x 70 x 2,5 mm
(Č. pol. 5390 201 070) 		0,82; 0,38 0,66; 0,28
--- 0,47; 0,21
---
---
65 x 90 x 90 x 2,5 mm
(Č. pol. 5390 201 090) 		---
--- 1,11; 0,46
0,95; 0,40
0,84; 0,35
---
90 x 105 x 105 x 3,0 mm
(Č. pol. 5390 201 105) 		---
--- 2,42; 1,02
--- 1,82; 0,69
1,37; 0,52

Informácie o výrobku

Hárky údajov (0)

Certifikáty/ Dokumenty (0)

Požadované príslušenstvo:

Výrobok
Popis
Počet
Balenie
Cena
/balenie
Hrebeňové/kotevné klince
Hrebeňové/kotevné klince

KLINEC VRUBKOVANY/KOTEVNY

Galvanizovaná oceľ, modrý chromát (A2K)
x 3000 ks
Fixanchor W-FAZ/S
Fixanchor W-FAZ/S

KOTVA-(W-FAZ/S)-(A2K)-125-M12X220

Skrutková kotva pre vysoké zaťaženie v popraskanom a nepopraskanom betóne. Oceľ, pozinkovaná
x 25 ks
Fixanchor W-FAZ/S
Fixanchor W-FAZ/S

KOTVA-(W-FAZ/S)-(A2K)-145-M12X240

Skrutková kotva pre vysoké zaťaženie v popraskanom a nepopraskanom betóne. Oceľ, pozinkovaná
x 20 ks
Fixanchor W-FAZ/S
Fixanchor W-FAZ/S

KOTVA-(W-FAZ/S)-(A2K)-160-M12X255

Skrutková kotva pre vysoké zaťaženie v popraskanom a nepopraskanom betóne. Oceľ, pozinkovaná
x 20 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-10-M12X110

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-25-M12X125

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-50-M12X150

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-100-M12X200

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-125-M12X225

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-165-M12X265

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-25-M12X115

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-25-M12X140

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
Kotviaca tyč W-VIZ-A/S
Kotviaca tyč W-VIZ-A/S

KOTVA-(W-VIZ-A/S)-(A2K)-25-M12X145

Pre injektážny systém W-VIZ/S (betón). Pozinkovaná oceľ
x 10 ks
