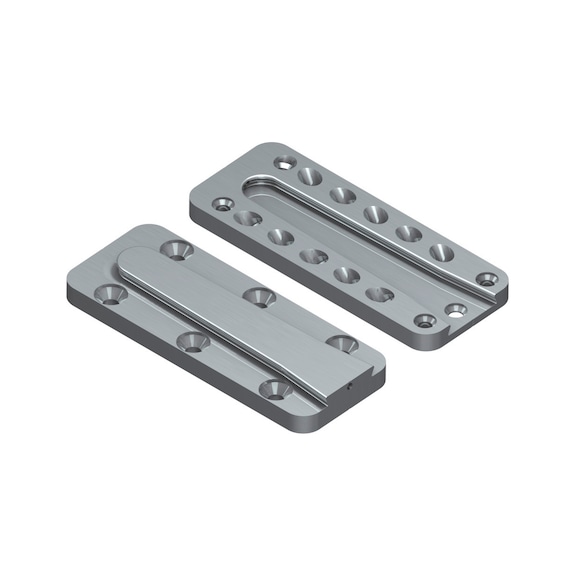

Zásuvná spojka CS pre spojovanie betón-drevo/oceľ-drevo - SPOJKA SKRATA BETON/OCEL M30CS-20X60X150

Zásuvná spojka CS pre spojovanie betón-drevo/oceľ-drevo

Name: Zásuvná spojka CS pre spojovanie betón-drevo/oceľ-drevo
Brand: Würth
SKU: 0681352504

Zásuvná spojka skrytá pre drevo/betón/oceľ
SPOJKA SKRATA BETON/OCEL M30CS-20X60X150

Obj. č. 0681352504

EAN 4061975228215

Všetky verzie

Podobné výrobky

Cena za zvolené balenie

Zásuvná spojka CS pre spojovanie betón-drevo/oceľ-drevo

Obj. č. 0681352504

Cena za zvolené balenie

Počet

Balenie

x 1 ks

Veľkoobchod pre podnikateľov

Zaregistrujte sa s vaším IČO, aby ste videli ceny a mohli u nás nakupovať.

Prihlásenie/registrácia
Zavolať služby zákazníkom: 0800 121 854

Opis

Ideálne pre vytváranie stratených alebo viditeľných spojov, zásuvné spojky ponúkajú vysoký stupeň prefabrikácie a tým významnú úsporu montážneho času

Každá zo zásuvných spojok pozostáva z dvoch hliníkových častí, ktoré sa spoja dohromady do kompaktnej formy pomocou klasického rybinovitého spoja. Nachádzajú uplatnenie v širokom spektre oblastí. Od drevených konštrukcií a osadení do steny v interiéry, v strešných a stropných riešeniach, všetko je možné.

Rýchla montáž nosných betónovo-drevených/drevo-oceľových spojov

Výrazné zníženie montážneho času vďaka vysokej úrovni prefabrikácie

Viacero rozmerov pre spoľahlivé riešenia na mieru

Jednoduchý priebežný montážny systém s jednotnou vzdialenosťou od krajov a nezarovnanými skrutkami pre zachovanie pevnosti

Vysoký prenos zaťaženia v smere a kolmo na smer inštalácie, zaťaženie ťahom, tlakom a krútiacim momentom sa rozkladá pozdĺž všetkých troch ôs

Spĺňa požiadavky na ochranu proti požiaru R30 a R60

Upozornenie

Požadované rozmery drevených dielcov sú uvedené v tabuľke nižšie Odporúčaná rezná hĺbka pre rad M by mala byť aspoň o 1 mm menšia než je celková hrúbka oboch dosiek dohromady a aspoň o 3 mm menšia u radov L – XL Upozorňujeme, že dlhšie skrutky by sa mali skrutkovať do koncového zrna.

V závislosti od typu zásuvnej spojky sa musí použiť príslušný typ špeciálnych systémových skrutiek v súlade s ETA-12/0067, aby sa zaručili špecifikované hodnoty nosnosti pre druhý trám (drevo).

Pre betónové alebo oceľové spoje (spoje hlavných podpor) je nutné použiť odpovedajúce kotvenie, skrutky do betónu alebo ocele. Tie sú uvedené v tabuľke meraní.

Dve spojovacie dosky môžu byť zaistené proti povoleniu (ak je to vyžadované) pomocou samorezných poistných skrutiek.

Trieda použitia 1 a 2 (v súlade s normou Eurokód 5)

Použitie

Oblasť použitia

Nosný spoj je sa inštaluje jednoducho a rýchlo. Rôzne rozmery umožňujú vytvorenie spoľahlivých riešení na mieru pre všetky účely. Oblasti aplikácie:

Drevárske inžinierstvo

Prístrešky na autá

Konštrukcia schodiska

Zimné záhrady

Technické informácie


Typové označenie	M 30 CS
Materiál	Hliník
Dĺžkaxšírkaxvýška	150 x 60 x 20 mm
Prierez trámu vedľajšieho nosníka min. (B/H)	80 x 180 mm
Počet skrutiek na vedľajšom nosníku/hlavnom nosníku	15 / 6 KS
Požadovaný minimálny počet poistných skrutiek	1 KS
Montážna hĺbka max.	20 mm

Zásuvná spojka		Geometria			Štandardné špeciálne systémové skrutky (kusy)		Minimálny prierez NT	Menovitá hodnota R_2,d v kN
Zásuvná spojka		V mm			Štandardné špeciálne systémové skrutky (kusy)		V mm	Na drevo (LEP 24 h) NT	Mechanické kotvenie, priechodná montáž pre betón C25/30
Pol. č.	Typ	Šírka	Dĺžka	Výška	Požadované skrutky 6,5 x 65	Pol. č.		(k_mod/Ym)¹⁾[kN]	Počet kotiev	Kotva pol. č.	R_2,d[kN]
0681352503	M 20 CS	60	110	20	11	0681352284	80/140	14,6	4	W-BS-SK/S 6 x 80 5929136045	14,8
0681352504	M 30 CS		150		15		80/180	19,9	6		17,9
0681352505	M 40 CS		170		17		80/200	24,9	6		19,4
Pol. č.	Typ	Šírka	Dĺžka	Výška	Požadované skrutky 8 x 100	Pol. č.	NT	(k_mod/Ym)¹⁾[kN]	Počet kotiev	Kotva	R_2,d[kN]
0681352506	L 30 CS	80	150	29	9	0681352285	100/180	22,5	4	W-HAZ-SK/S M6-25/85 0905210202	37,1
0681352507	L 50 CS		210		13		100/240	32,4	6		46,3
0681352508	L 60 CS		250		15		100/280	41,9	6		52,5
0681352509	L 80 CS		290		17		100/320	51,3	6		58,7
Pol. č.	Typ	Šírka	Dĺžka	Výška	Požadované skrutky 8 x 160	Pol. č.	NT	(k_mod/Ym)¹⁾[kN]	Počet kotiev	Kotva	R_2,d[kN]
0681352510	XL 55 CS	120	250	29	10	0681352286	160/280	40,7	6	W-HAZ-SK/S M6-25/85 0905210202	58,8
0681352511	XL 100 CS		370		14		160/400	67,4	8		80,2
0681352512	XL 120 CS		410		16		160/440	84,5	8		87,5
0681352513	XL 140 CS		450		18		160/480	92,9	8		92,1
0681352514	XL 190 CS		530		22		160/560	125,7	10		108,8
0681352515	XL 250 CS		610		26		160/640	157,7	10		115,1

Štandardné špeciálne systémové skrutky (kusy)
Požadované skrutky 8 x 100	kN (k_mod/Ym)¹⁾[kN]	Počet kotiev	Kotva pol. č.	Skrutka so zápustnou hlavou položka č.
			W-VIZ-IG/S M10x84 5916110084	0904712130
Požadované skrutky 8 x 160	(k_mod/Ym)¹⁾[kN]	Počet kotiev		Skrutka so zápustnou hlavou položka č.
			W-VIZ-IG/S M12x130 5916112130	0904712130
